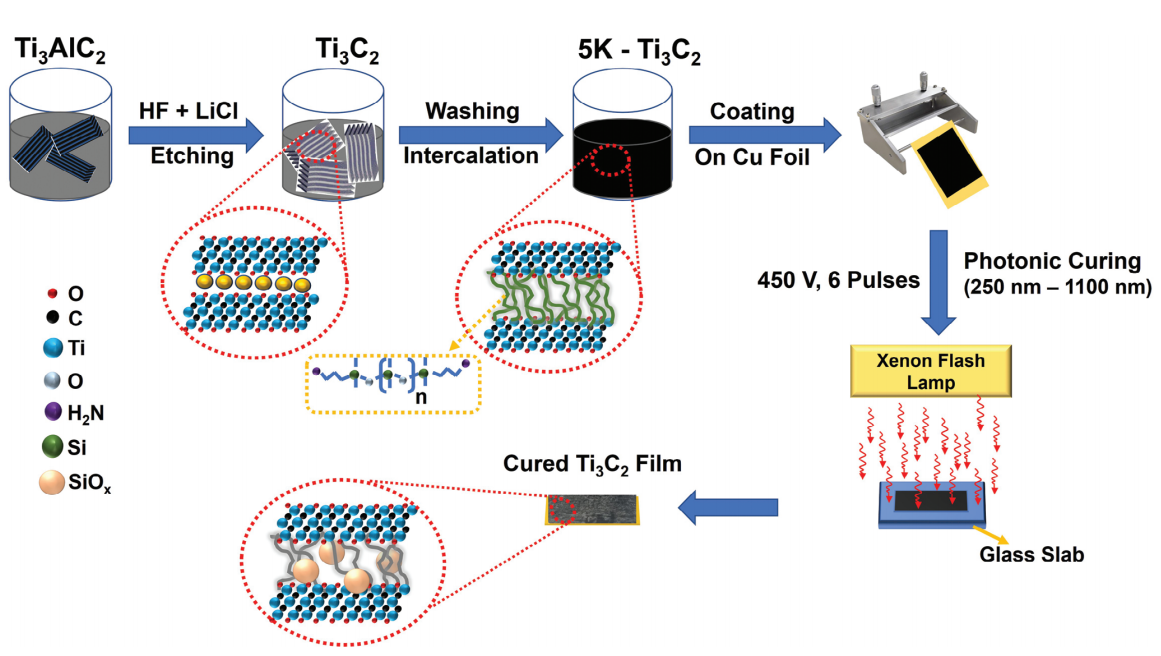

插層是一種定制層狀材料（如碳化鈦(Ti₃C₂T_x)MXenes）屬性的有效方法。光子燒結是一種采用氙氣閃光燈強脈沖光（≈280–1100nm波長范圍）的新技術，與傳統退火方法相比具有顯著優勢。光子燒結的脈沖性質可實現快速淬滅，從而捕獲亞穩態并形成獨特的納米結構。本文報告了Ti₃C₂T_xMXenes與氨基丙基封端的聚二甲基硅氧烷(氨基-PDMS)的離子交換插層，以及隨后應用光子燒結研究插層PDMS的熱解。結果表明，對于5kgmol^?1氨基-PDMS(5K-PDMS)插層劑，Ti₃C₂T_x的層間距(d間距)從1增加到13.5nm。光子燒結后，插入的PDMS轉化為SiOx或氧化硅碳化物，d間距從13.5納米減小到11納米。此外，在不同氣體環境下以受控壓力固化插入的MXenes，本研究觀察到MXenes層表面的PDMS轉化為碳化硅。這項研究表明，光子燒結是一種有前途的方法，可用于經濟高效、即時且可擴展地合成可定制的層狀材料，并精確控制層內的納米結構。

Ti₃C₂MXenes成功地與PDMS插層，并實現了高達26.7nm的層間間距。插層MXenes的光子燒結表明PDMS的熱解導致PDMS轉化為硅基納米粒子。然而，目前的挑戰是要么去除固化的5KTi₃C₂中的rGO，要么在光子燒結之前去除多余的PDMS。對于未來的工作，我們建議進行詳細的研究，以使用理論模型和模擬來優化光子燒結參數（通量、脈沖序列形狀、脈沖頻率、基底效應、各種氣體性質和壓力）的影響。這項工作證明了離子交換將PDMS插入預插層的Ti₃C₂T_x是增加MXenes層間間距的有效方法。插層MX烯的光子燒結是一種很有前途的方法，可以將插層劑轉化為硅基納米粒子，并調整MXenes的層狀結構以實現所需的應用和特性。此外，這種光子燒結方法適用于卷對卷工業規模工藝，無需進一步化學處理，使其成為一種清潔且經濟的2D層狀材料加工工藝。

引用：https://doi.org/10.1002/admi.202400447
